当社の2次元座標測定機シリーズの高機能がコンパクトなミニサイズになりました。
プリント基板・液晶ガラス基板・精密フォトマスク・スクリーンマスク・各種フィルム・版下・各種印刷物・その他比較的小さいサイズの板状製品の寸法測定、穴ピッチ検査、座標測定など、広範囲にご利用いただけます。測定データは印刷の他、ExcelやCAD/CAMへ転送が可能です。
●画像を取り込み測定
顕微鏡で見るだけでなく、CCDカメラで画像を取り込みます。
●操作が簡単
クロスラインを使う基本測定の他、高精度な測定モードを搭載。
●画像編集が可能
不良化書の表示・テキストの挿入等、画像編集が簡単に行えます。
●キャリブレーション不用
各倍率におけるキャリブレーションは不要です。スケール変更も容易です。
●転送機能を搭載
報告書作成や測定データのExcelへの転送機能も搭載。
●測定範囲はX：650mm/Y：45mmで1μm表示
●二次元データ処理機能は測定物の平行出しの必要がなく、座標データを処理項目に従って演算し、プリントアウトします。
●測長観測部は操作が簡単で、移動微調整についても安定性に優れています。
●高感度CCDカメラの採用により、画像が鮮明で、安定した測長が可能です。
●デジタル電子ラインを標準装備し、測定点の様々な形状に対応します。
●測定台は平面性と安定性に優れた広いライトテーブルになっていますので、透過測定が必要な大きな検査物に適しています。また、被検査物の厚みが50cmまで可能なため、スクリーンマスクなどの厚みのある物に実力を発揮します。
PDFファイルをご覧いただくにはAdobe Acrobat Readerが必要です。
Acrobat Readerはアドビシステムズ社より無償配布されています。

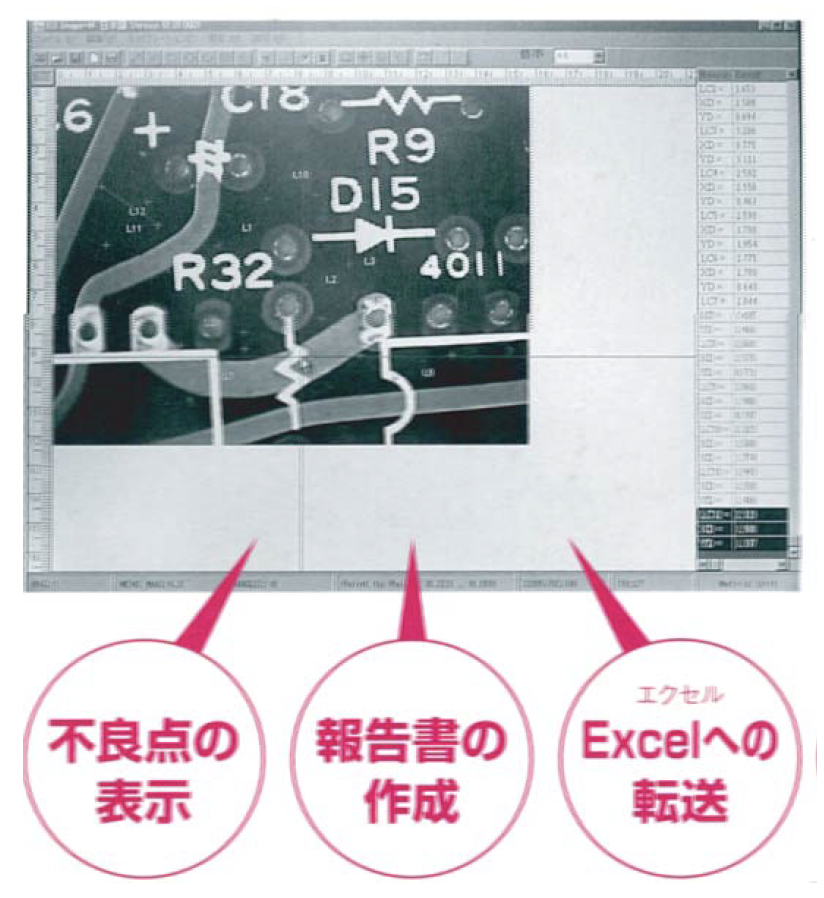

●不良箇所の表示、テキスト挿入など画像の編集が可能
●報告書の作成や測定データのエクセル転送機能も搭載
●各倍率によるキャリブレーションは不要。このシステムでは各倍率に対し簡単にスケール変更ができます。
測定する箇所をマウスクリックするだけで自動的に測定する事ができ、測定者誤差を解消。

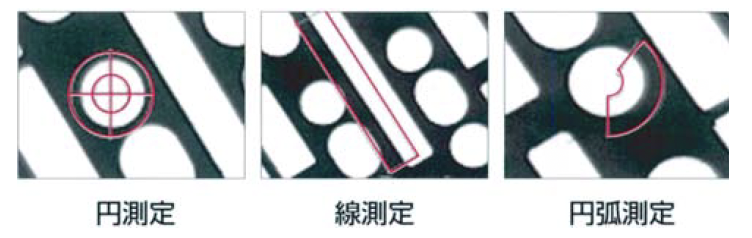

●点・線・円・円弧等の基本測定(最大500点)
●距離・角度中点等の間接測定
●軸補正・原点移動等の座標測定
●呼び出し再計算
●実体顕微鏡(3眼式、対物レンズ0.7～4.5倍、接眼レンズ10×)
●CCDカメラ
●リング照明装置
●ソフトウェア
●USBキャプチャーカード
※PCは付属していません。

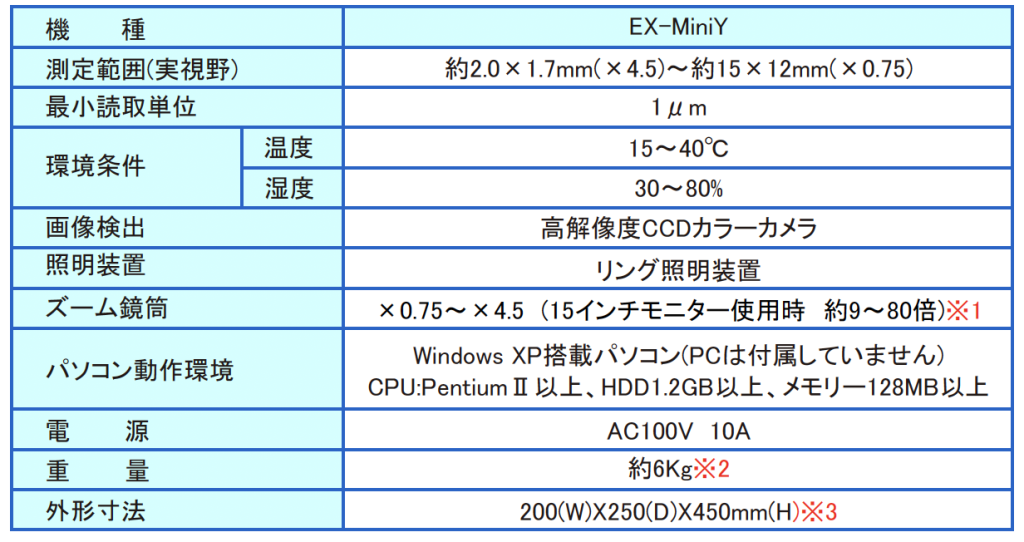

※1：倍率は計算上の数値で、実際の倍率とは必ずしも一致しません。
※2：本体のみの重量です。
※3：パソコンやモニターは含みません。
