画像処理用高周波点灯直感蛍光灯照明装置
管長は、95、135、210、287、400、600、800、1000、1200、1400、1500、1600mmと豊富なラインナップを用意しています。
発光色も標準色(三波長昼白色)や赤青緑などのカラー色も用意しています。

直感蛍光ランプの特徴

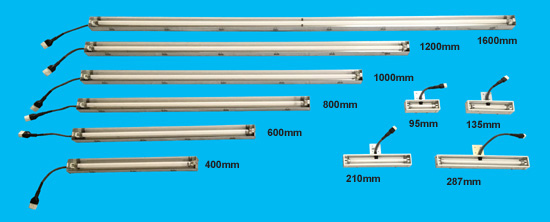

■直管蛍光ランプの管長
管長は、95、135、210、287、400、600、800、1000、1200、1400、1500、1600mmと
豊富なラインナップを用意しています。
■ランプカバー
ランプカバーは、95・135・210・287mmに対応するランプカバーは、従来から採用されているBOXタイプです。
400・600・800・1000・1200・1400・1500・1600mmに対応するランプカバーは、ABXになります。
ABXは、反射板付アルミ押出し成型品です。この反射板の採用により大変明るい照明になっています。
また、95~287mmでもABXのランプカバーをご用意可能です。
■アパーチャ付蛍光ランプ
アパーチャ付き直管蛍光ランプは、直管ランプの一部にスリット状に蛍光体を塗布せず、
透明ガラスのままにしてある蛍光ランプです。スリットから光を集中的に出すことにより、
電源・ランプカバーは同一でも近接使用時に大光量を得ることができます。
■拡散板、PLフィルターも選択可能
柔和な光にする拡散板や光沢やぎらつきがあるワークに適した偏光板なども用意しています。
■コンパクト設計
12、16mm径のガラス管を使用したコンパクト設計ながら、高輝度の照明装置です。
■エリアカメラやラインスキャンカメラ用、面照明として
発熱の少ない線上均一照明として、一灯でラインスキャンカメラ用に
多灯並べて面照明にと自由度が高いランプです。
また、エリアカメラ用として、幅広く使用して頂いています。
■直管蛍光ランプ規格と適用高周波電源
寸法別ランプ型番 | 適用高周波電源 | ランプ全長 (mm) |
ランプ入力 (W) |
ランプ電流 (mA) |
平均寿命 (h) |
点灯周波数 (kHz) |
FL095-NEX | HF8030GLC | 95 | 3 | 150 | 1500 | 26 |
FL135-NEX | HF8030GLC | 135 | 4 | 150 | 1500 | 26 |
FL210-NEX | HF8030GLC | 210 | 6 | 150 | 1500 | 26 |
FL287-NEX | HF41030GLC | 287 | 8 | 230 | 1500 | 26 |
FL16NEX/400T16 | EF4830FLC | 400 | 16 | 310 | 3000 | 22 |
EF4830FLC-SK | 60 | |||||
FL25NEX/600T16 | EF4830FLC | 600 | 25 | 310 | 3000 | 22 |
EF4830FLC-SK | 60 | |||||
FL32NEX/800T16 | EF4830FLC | 800 | 32 | 310 | 3000 | 22 |
EF4830FLC-SK | 60 | |||||
FL41NEX/1000T16 | EF4830FLC | 1000 | 41 | 310 | 3000 | 22 |
EF4830FLC-SK | 60 | |||||
FL48NEX/1200T16 | EF4830FLC | 1188 | 48 | 310 | 3000 | 22 |
EF4830FLC-SK | 60 | |||||
FL55NEX/1400T16 | EF4830FLC-AH | 1400 | 55 | 300 | 3000 | 22 |
FL56NEX/1500T16 | EF4830FLC-AH | 1500 | 56 | 300 | 3000 | 22 |
FL60NEX/1600T16 | EF4830FLC-AH | 1600 | 60 | 300 | 3000 | 22 |
注文略号
ユニット型番 | 直管蛍光灯 | ランプカバー | 高周波電源 | 出力ケーブル |
FL095-GLC | FL095-NEX | BX095A | HF8030GLC | PKF-2M |
FL135-GLC> | FL135-NEX | BX135A | HF8030GLC | PKF-2M |
FL210-GLC | FL210-NEX | BX210A | HF8030GLC | PKF-2M |
FL0287-GLC | FL287-NEX | BX287A | HF41030GLC | PKF-2M |
FL16/400ABX | FL16NEX/400T16 | ABX400 | EF4830FLC | MKA-2M |
FL25/600ABX | FL25NEX/600T16 | ABX600 | EF4830FLC | MKA-2M |
FL32/800ABX | FL32NEX/800T16 | ABX800 | EF4830FLC | MKA-2M |
FL41/1000ABX | FL41NEX/1000T16 | ABX1000 | EF4830FLC | MKA-2M |
FL48/1200ABX | FL48NEX/1200T16 | ABX1200 | EF4830FLC | MKA-2M |
FL55/1400ABX | FL55NEX/1400T16 | ABX1400 | EF4830FLC-AH | MKA-2M |
FL56/1500ABX | FL56NEX/1500T16 | ABX1500 | EF4830FLC-AH | MKA-2M |
FL60/1600ABX | FL60NEX/1600T16 | ABX1600 | EF4830FLC-AH | MKA-2M |
※拡散板付は、型式の最後に-DFを付けて下さい。
※ケーブル長は、標準2Mです。延長(3M以上)をご希望の場合は、型式の最後に-3M等の必要なメートル数を記載して下さい。095~800mmは、最長で5Mまで。1000~1600mmは、3Mまでになります。
型式からのランプ長の見方 FL095-GLC→95mm FL287-GLC→287mm FL16/400ABX→400mm FL60/1600ABX→1600mm |
ランプの型式について FL135-NEX→管長135mm 昼白色(NEX) FL210-NEX-AP70→管長210mm 昼白色(NEX) アパーチャ角70° FL25NEX/600T16→管長:600mm 25W 昼白色(NEX) 管径:16mm FL48NEX/600T16→管長:1200mm 48W 昼白色(NEX) 管径:16mm |
