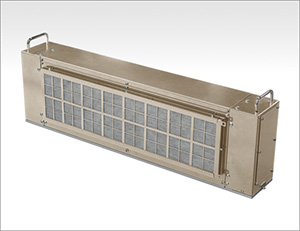

UV-LED照射装置

従来のUVランプ装置(160W/cm)の出力相当の硬化性能を持ち、従来のUV-LEDでは難しいとされた一般UVインキの硬化が期待できます。ハイパワーでありながら、冷却水を必要としない空冷式であるためチラー等の初期設備投資の低減を図ることができます。

UV照射装置

ラインアップ

発光長 240 / 360 / 480mm

性能

ピーク照度 7W/cm2
ロングライフ 期待寿命(15000時間)
小電力で電気代が60%削減

ダクトレス

配管工事不要・省スペースを実現

オプション

ご要望に対して様々なバリエーションをご用意
ピーク発光波長 365nm / 385nm 選択可
器具排気方向選択可
RS-485通信によるモニタリングと連動

メンテナンス性

主要部品の交換・清掃が簡単

基本仕様

冷却方式 空冷
ピーク発光波長 365nm
ピーク照度※ 7000mW/cm2(W.D=1mm)
6500mW/cm2(W.D=10mm)
LED 期待寿命 15,000 時間
入力電源 AC180 ~ 242V 50/60Hz 1φ
機能 UV照射 / 停止 メンテナンス部品管理 異常検知

※測定条件 測定機器:UV Power Pack II(測定領域:UVA) 雰囲気温度:25°C

お客様におけるインキ硬化事例

お客様 印刷
方式
原反 印刷色 照射距離
(mm)
評価
乾燥性 擦過性 密着性
A社 凸版間欠 PET シアン
(①社製:一般UVインキシリーズ)
10
10
マゼンタ
(①社製:一般UVインキシリーズ)
10
10
ブラック
(①社製:一般UVインキシリーズ)
10
10
ユポ ブラック
(①社製:一般UVインキシリーズ)
10
10
10
B社 輪転 アート紙 ブラック
(①社製:一般UVインキシリーズ)
10
OPP 10
タック紙 10
タック紙 10
C社 凸版間欠 キャスト
(②社製:一般UVインキ)
10

(②社製:一般UVインキ)
10
FNS ケシ
(②社製:一般UVインキ)
10

(②社製:一般UVインキ)
10
PET
(③社製:一般UVインキシリーズ)
10
ユポ
(③社製:一般UVインキシリーズ)
10
ホイル メジューム
(③社製:一般UVインキシリーズ)
10
